OS-83光栅传感器

产品大图
  • OS-83光栅传感器
  • SUGUDEN杉山
  • OS-83
  • 日本
  • 电话咨询
产品详细介绍



产品概要

光传感器OS系列是一种回归反射型光电传感器,用于检测自动冲压加工中工件的通过情况。当工件通过传感器主体和反射器之间时,输出信号。安装在模具出口、射手、皮带输送机等处进行检测。
本产品与我们的错误检测设备 PS-662、PS-661、PS-104、PS-101 等连接使用。

特征

  • 紧凑型设计
    • 比我们的传统产品小约 50%。
  • 提高灵敏度
    • 采用调光系统,减少环境光的影响,自动调节功能,长期使用也能保持稳定的灵敏度。
    • 此外,与传统产品相比,通过将发光元件和受光元件的安装密度提高约 1.3 倍,可以检测更小的工件。
  • 配备存在/不存在检测功能
    • 增加了我们传统产品中没有的存在/不存在检测。这使得可以检测保持在有效检测范围内的工件。
  • 数字显示
    • 灵敏度已从传统的表盘式变为数字显示。易于管理并减少设置错误和调整工时。
  • 电源电压 DC12 至 24V 兼容
  • 可以远程控制
    • 可以从我们的错误检测设备(仅限远程操作兼容型号)进行灵敏度更改和功能设置操作。
  • 数字显示允许各种设置
    • 可以设置存在/不存在检测ON/OFF、信号输出的极性等。
  • 支持2种安装方式
    • 您可以选择将光传感器主体和反射器安装在一起的集成安装,或将它们分开安装的单独安装。
  • 传感器输出方式可选择NPN输出和PNP输出(订货时指定)
  • 感应距离可达 1 m(仅适用于远程安装)

面板方向

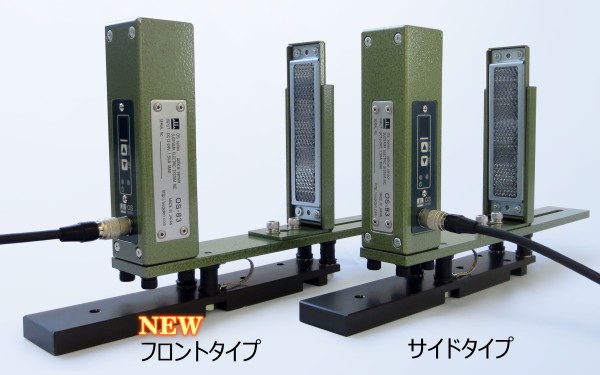

对于所有型号,现在可以从两种类型中选择面板方向:正面型和侧面型。使用订购代码指定正面类型或侧面类型。

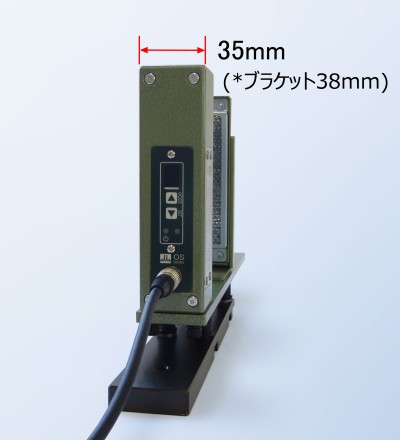

新设计的前置型,配线引出方向与光轴相同,即使在狭小的空间也能整齐地安装。

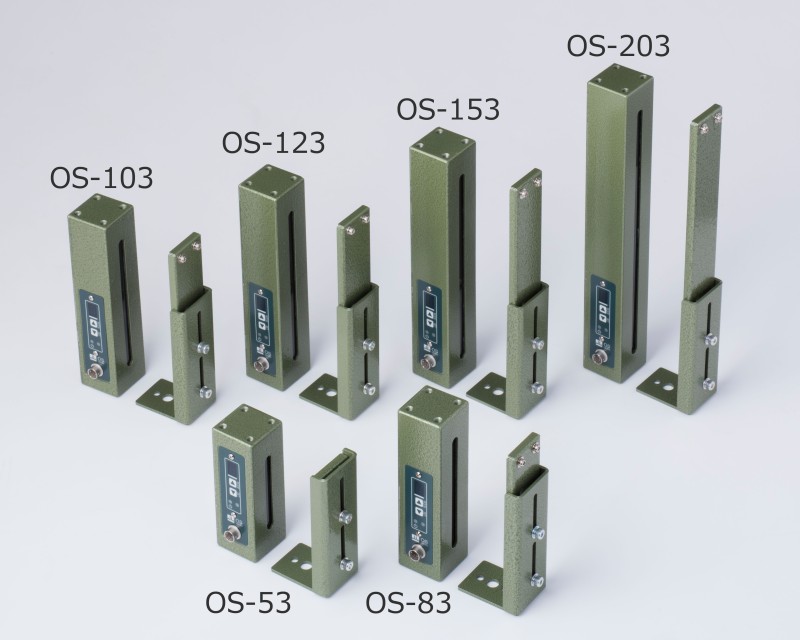

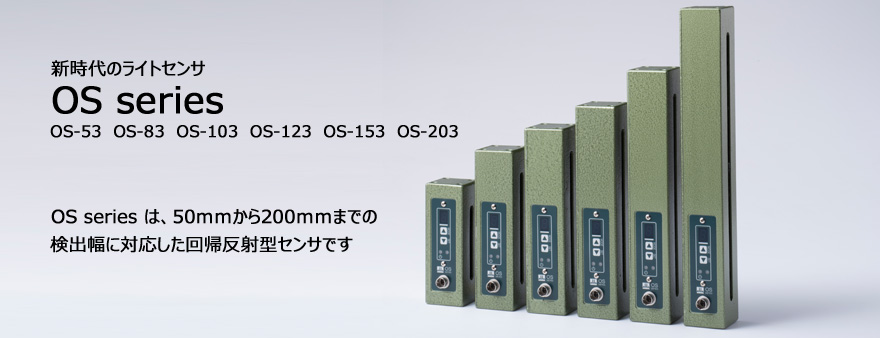

操作系统系列变化

方面

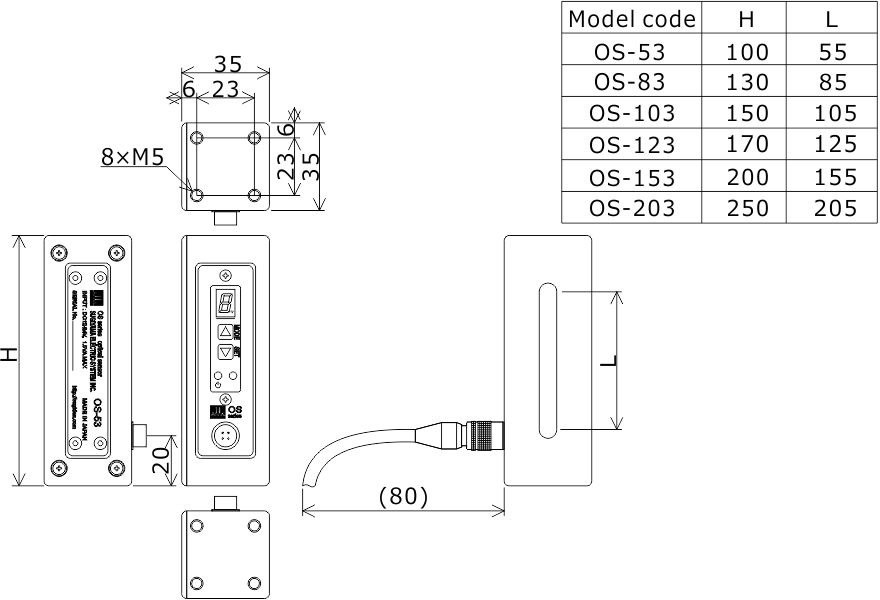

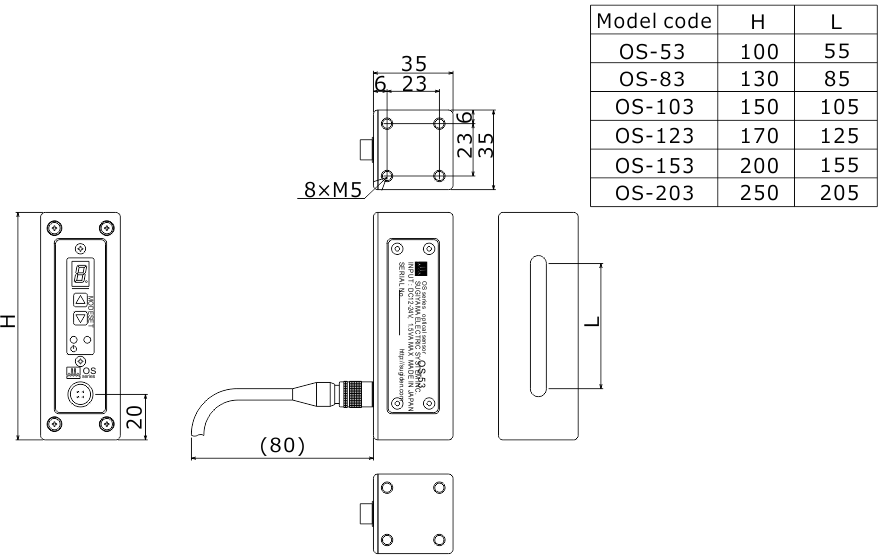

传感器主体正面型尺寸图

传感器主体正面型

传感器主体正面型尺寸图

传感器主体 侧面尺寸图

传感器本体侧面型

传感器主体 侧面尺寸图

反光板外形图

反光板

反光板外形图

整体安装外形图

集成安装

整体安装外形图

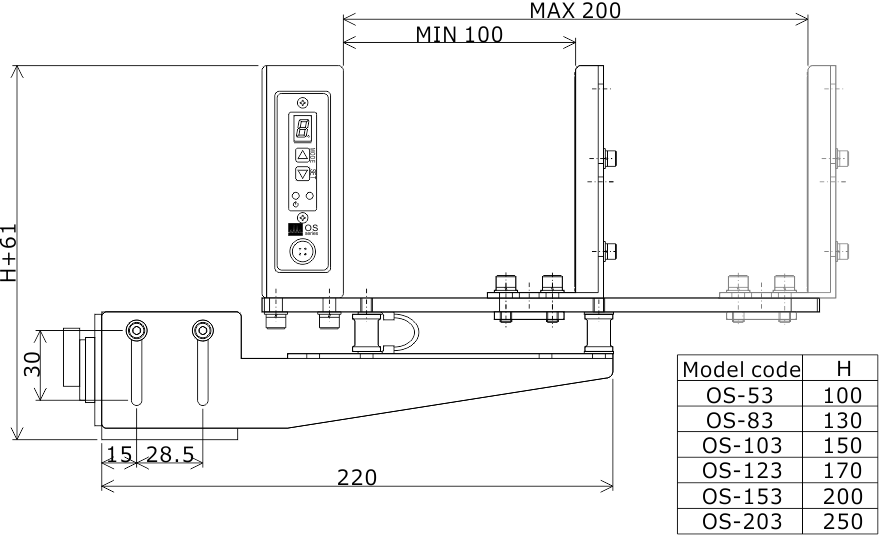

分体式安装外形图

远程安装

分体式安装外形图

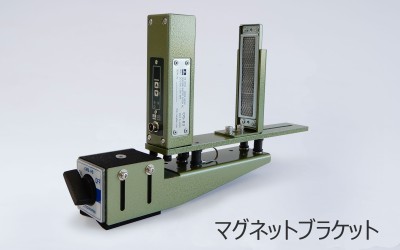

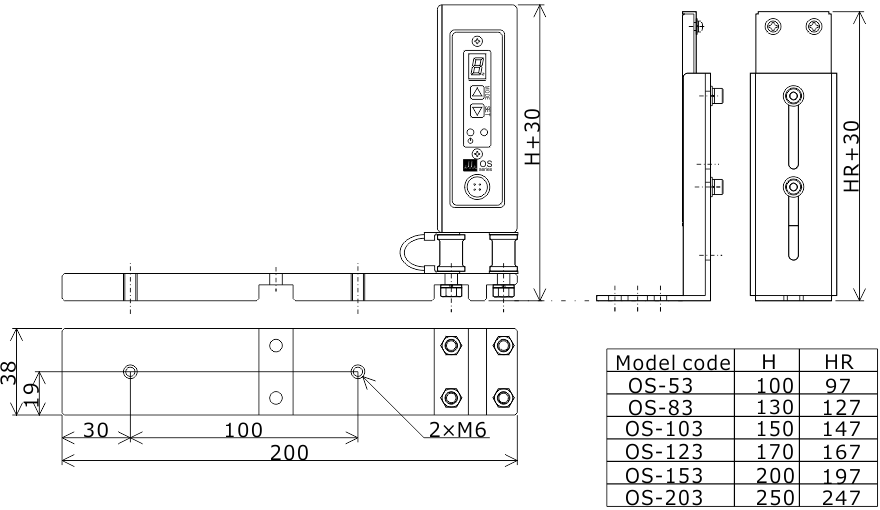

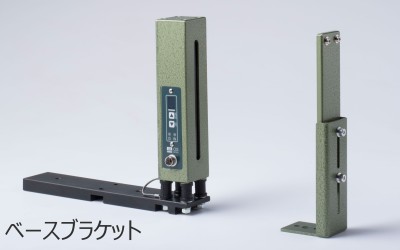

带集成磁铁支架的尺寸图

磁力架一体式安装

带集成磁铁支架的尺寸图

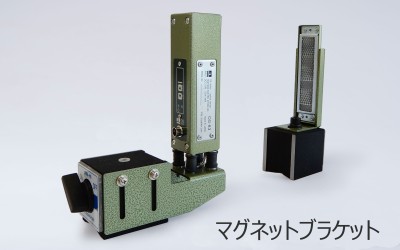

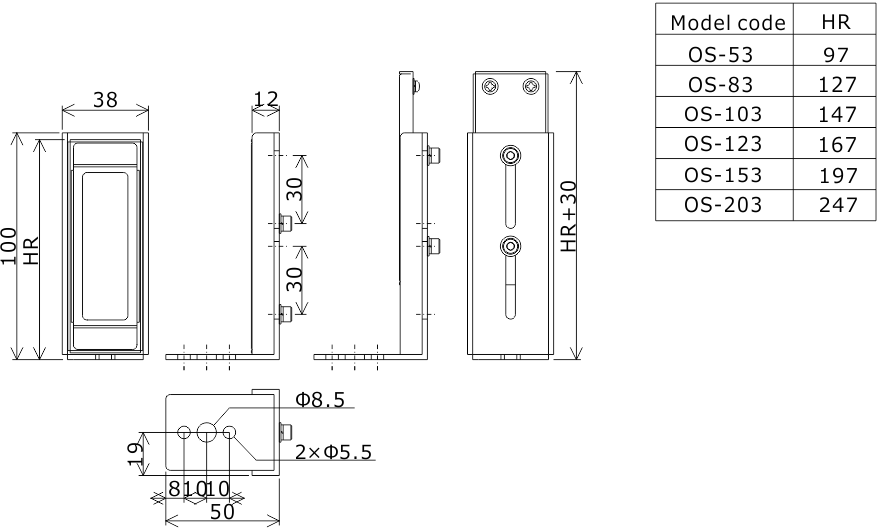

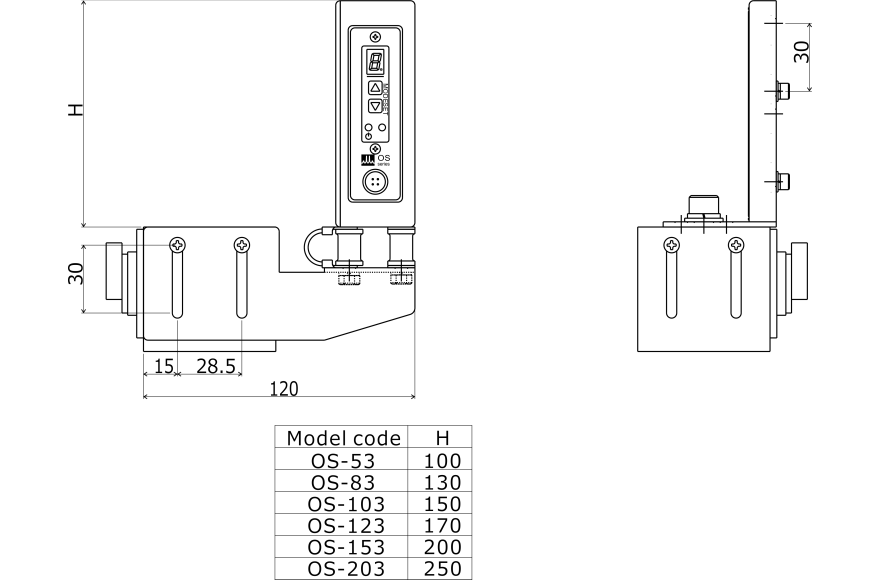

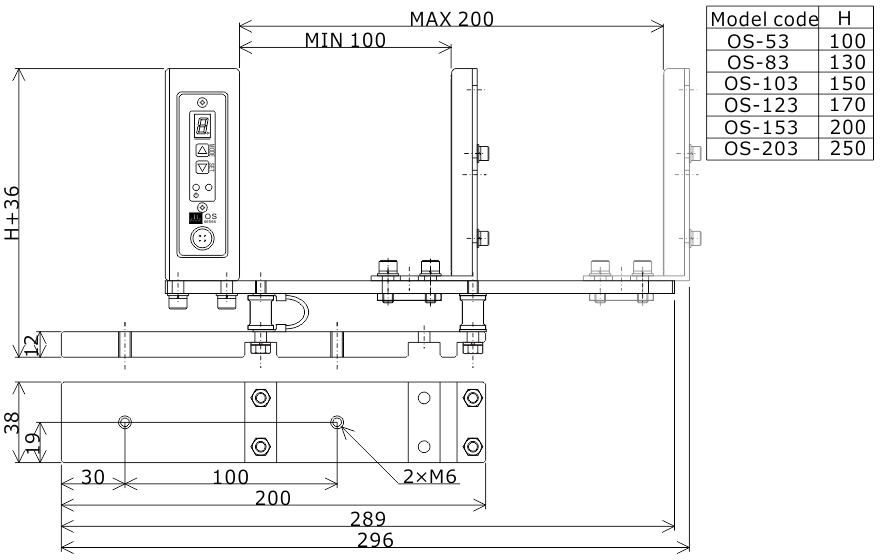

带单独安装磁铁支架的尺寸图

带独立安装磁铁支架

带单独安装磁铁支架的尺寸图

支持2种安装方式

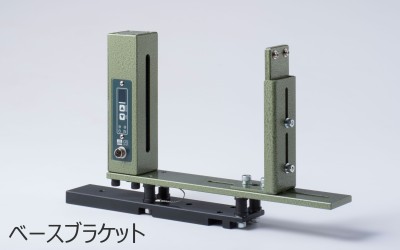

集成安装

远程安装

规格



模型 OS-53 OS-83 OS-103 OS-123 OS-153 OS-203
检测距离 100mm 至 1000mm
有效检测宽度 约50mm 约80mm 约100mm 约120mm 约150mm 约200mm
最小可检测物体尺寸
(检测距离 100 mm,最大灵敏度)
通过检测:1mm直径球体(不透明物体)
存在检测:1mm直径棒(不透明物体)
响应时间 100微秒
光源 (LED) 红外线(850nm)
信号输出 NPN 或 PNP 输出(在订购时指定),最大 100mA
电源电压 12 至 24 VDC ±5%
能量消耗 MAX1.5VA MAX2.0VA MAX2.5VA
环境温度 0 至 55°C(使用过程中无突然变化)
环境湿度 35 至 85% RH(非冷凝)
环境气氛 无腐蚀性气体或粉尘
质量,包括电缆
(整体集成型规格)
1.6公斤 1.7公斤 1.8公斤 1.9公斤
收录清单 产品(一体安装状态)
带连接器的电缆(在订购代码中指定类型)
使用说明书(日文) * 也可以指定英文和中文
