OS-103光栅传感器

产品概要

光传感器OS系列是一种回归反射型光电传感器，用于检测自动冲压加工中工件的通过情况。当工件通过传感器主体和反射器之间时，输出信号。安装在模具出口、射手、皮带输送机等处进行检测。
本产品与我们的错误检测设备 PS-662、PS-661、PS-104、PS-101 等连接使用。

特征

• 紧凑型设计
  • 比我们的传统产品小约 50%。
• 提高灵敏度
  • 采用调光系统，减少环境光的影响，自动调节功能，长期使用也能保持稳定的灵敏度。
  • 此外，与传统产品相比，通过将发光元件和受光元件的安装密度提高约 1.3 倍，可以检测更小的工件。
• 配备存在/不存在检测功能
  • 增加了我们传统产品中没有的存在/不存在检测。这使得可以检测保持在有效检测范围内的工件。
• 数字显示
  • 灵敏度已从传统的表盘式变为数字显示。易于管理并减少设置错误和调整工时。
• 电源电压 DC12 至 24V 兼容
• 可以远程控制
  • 可以从我们的错误检测设备（仅限远程操作兼容型号）进行灵敏度更改和功能设置操作。
• 数字显示允许各种设置
  • 可以设置存在/不存在检测ON/OFF、信号输出的极性等。
• 支持2种安装方式
  • 您可以选择将光传感器主体和反射器安装在一起的集成安装，或将它们分开安装的单独安装。
• 传感器输出方式可选择NPN输出和PNP输出（订货时指定）
• 感应距离可达 1 m（仅适用于远程安装）

面板方向

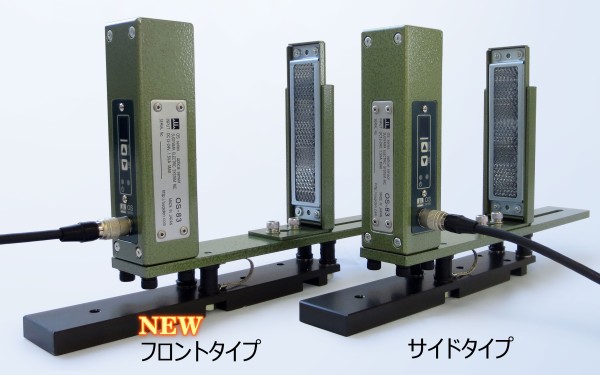

对于所有型号，现在可以从两种类型中选择面板方向：正面型和侧面型。使用订购代码指定正面类型或侧面类型。

新设计的前置型，配线引出方向与光轴相同，即使在狭小的空间也能整齐地安装。

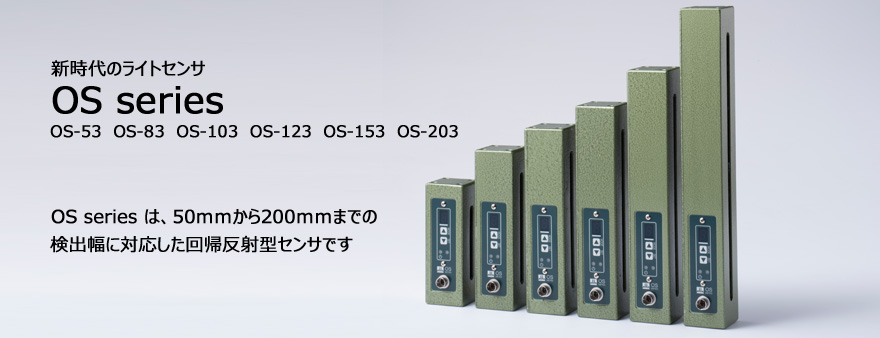

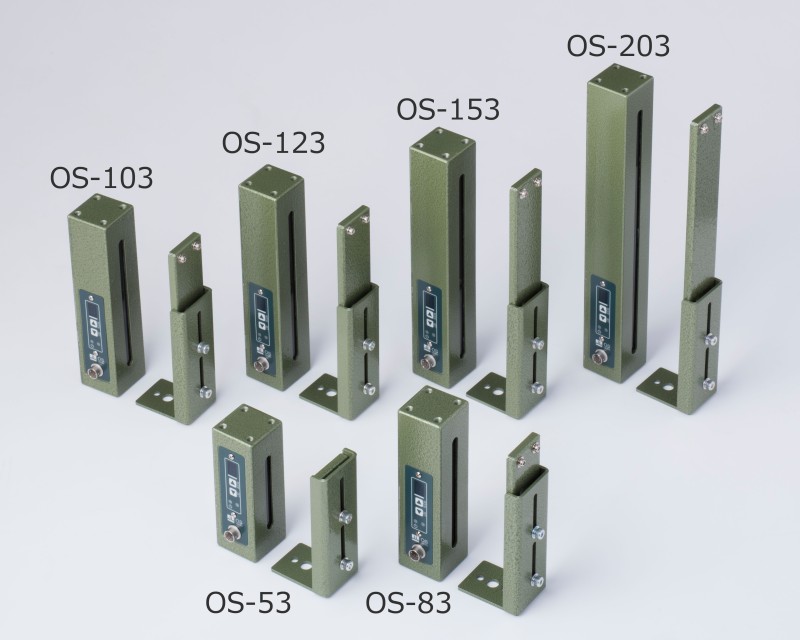

操作系统系列变化

方面

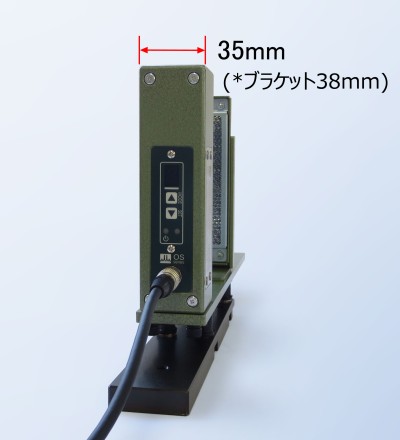

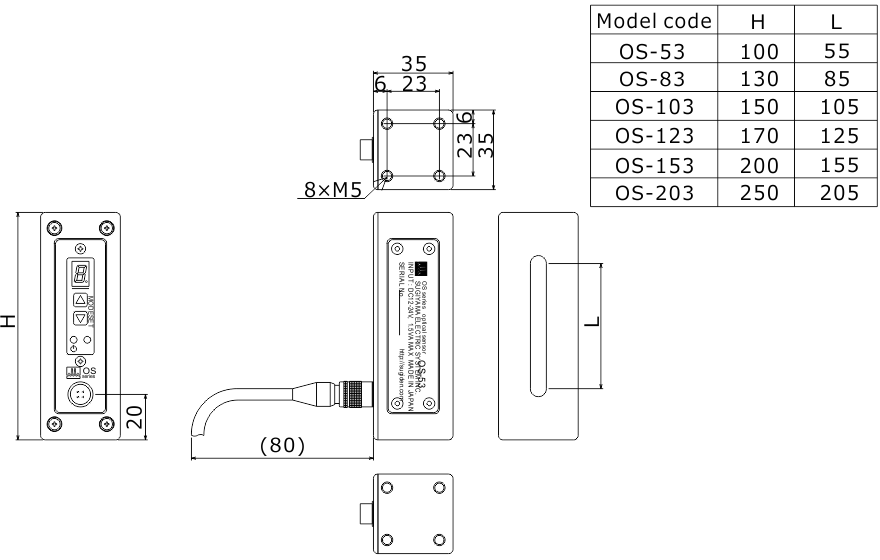

传感器主体正面型尺寸图

传感器主体正面型

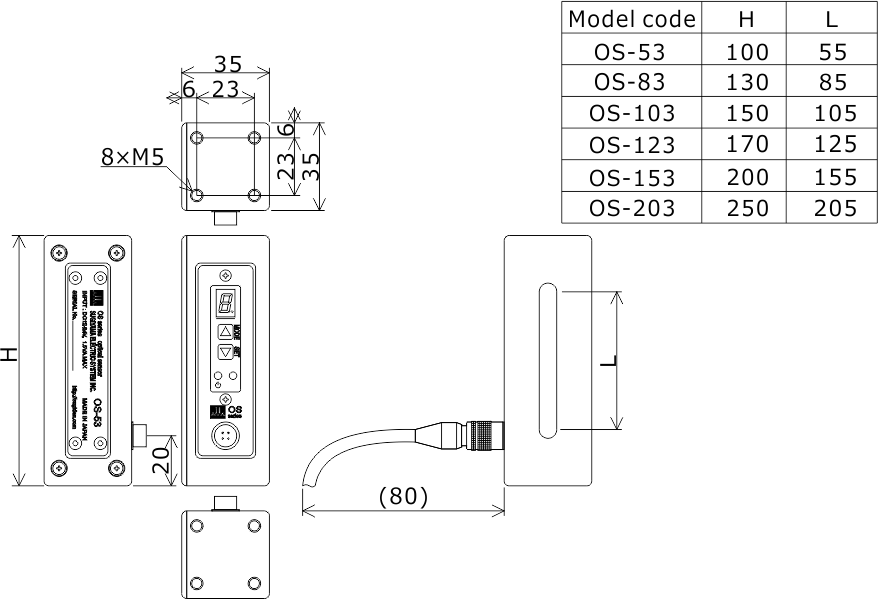

传感器主体 侧面尺寸图

传感器本体侧面型

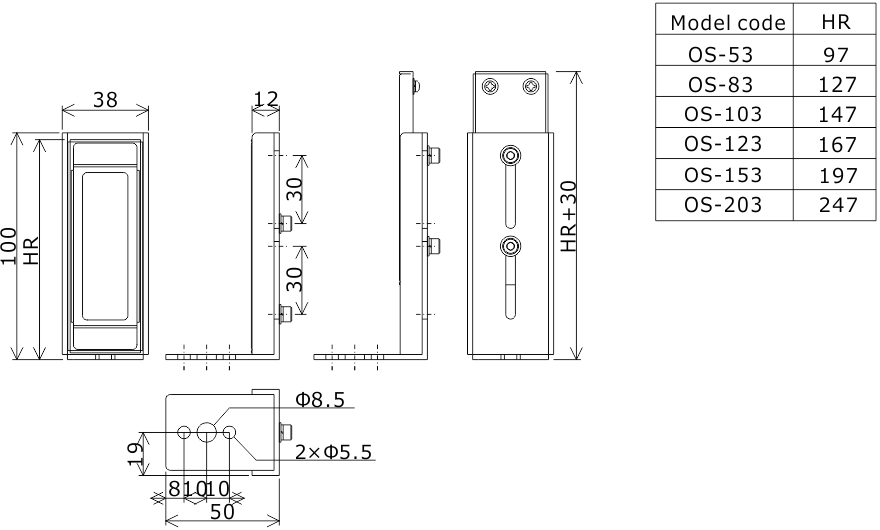

反光板外形图

反光板



整体安装外形图

集成安装

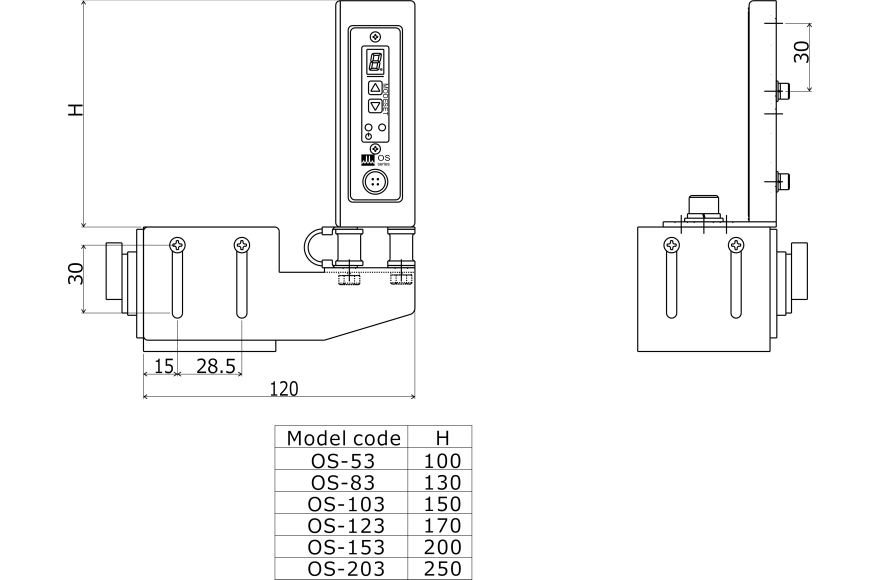

分体式安装外形图

远程安装

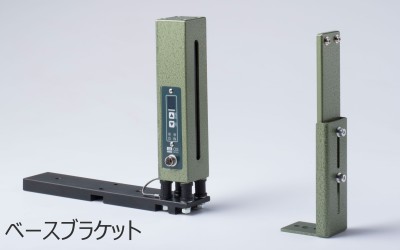

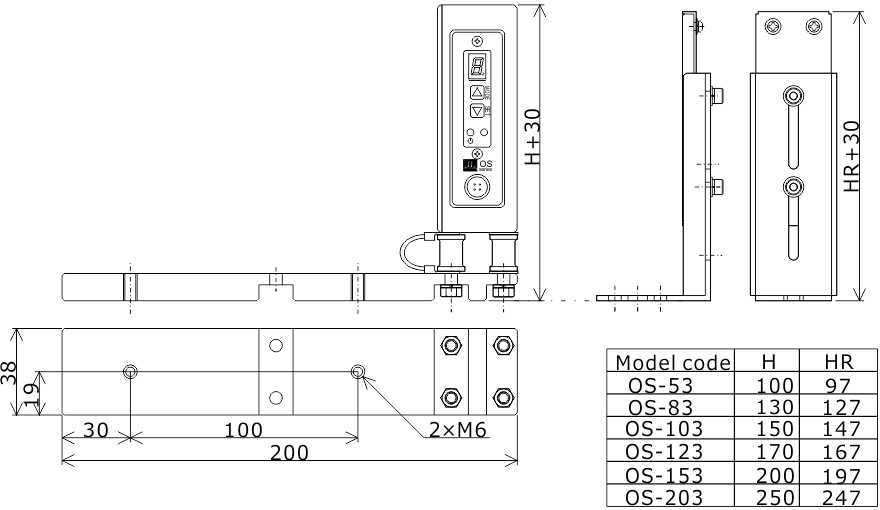

带集成磁铁支架的尺寸图

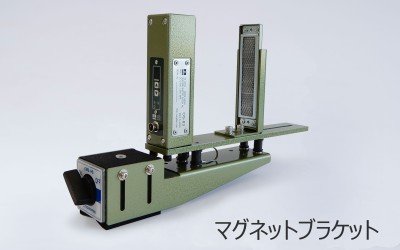

磁力架一体式安装

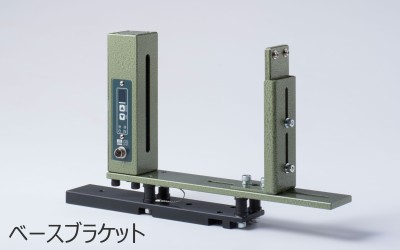

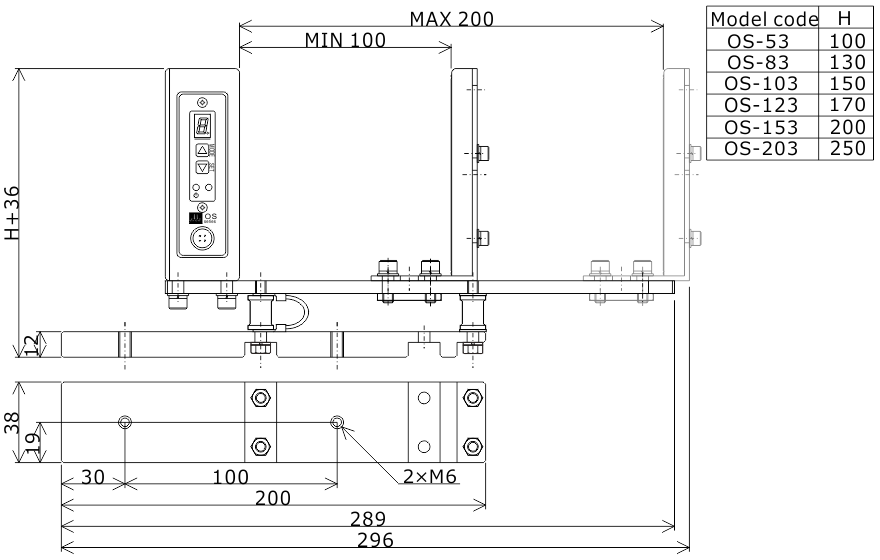

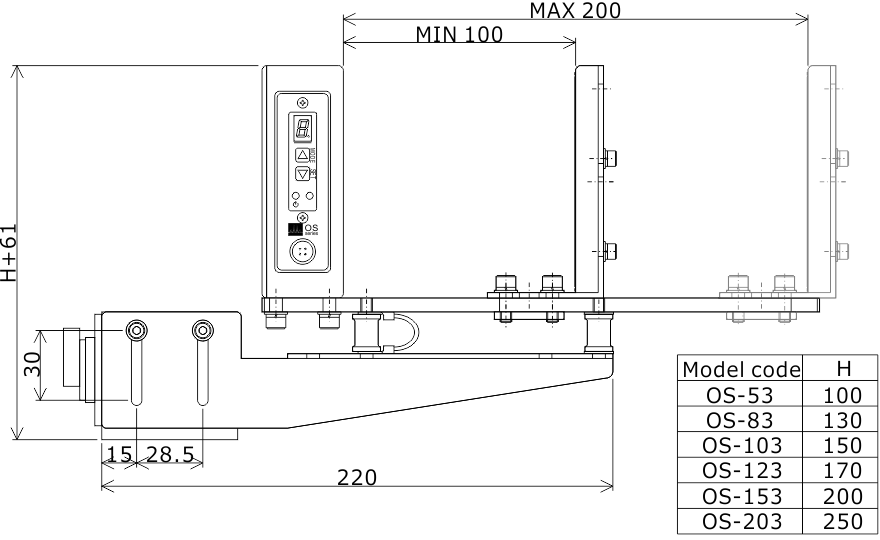

带单独安装磁铁支架的尺寸图

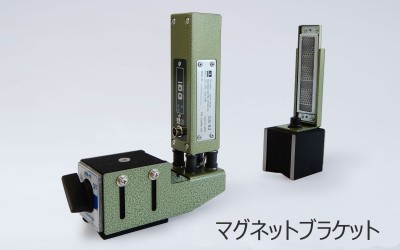

带独立安装磁铁支架

支持2种安装方式

集成安装

远程安装

规格

模型	OS-53	OS-83	OS-103	OS-123	OS-153	OS-203
检测距离	100mm 至 1000mm
有效检测宽度	约50mm	约80mm	约100mm	约120mm	约150mm	约200mm
最小可检测物体尺寸 （检测距离 100 mm，最大灵敏度）	通过检测：1mm直径球体（不透明物体） 存在检测：1mm直径棒（不透明物体）
响应时间	100微秒
光源 (LED)	红外线（850nm）
信号输出	NPN 或 PNP 输出（在订购时指定），最大 100mA
电源电压	12 至 24 VDC ±5%
能量消耗	MAX1.5VA		MAX2.0VA			MAX2.5VA
环境温度	0 至 55°C（使用过程中无突然变化）
环境湿度	35 至 85% RH（非冷凝）
环境气氛	无腐蚀性气体或粉尘
质量，包括电缆 （整体集成型规格）	1.6公斤		1.7公斤		1.8公斤	1.9公斤
收录清单	产品（一体安装状态） 带连接器的电缆（在订购代码中指定类型） 使用说明书（日文） * 也可以指定英文和中文
