自动换箱装置 CS-860-2SHA

产品大图
  • 自动换箱装置 CS-860-2SHA
  • SUGIYAMA杉山电机
  • CS-860-2SHA
  • 日本
  • 现货
产品详细介绍



制品概要

自动换盒机CS-860-2是一款对拳击压机产品进行产品计数和换盒的设备。在使用预设计数器的传统方法中,当计数器达到预设值时,压力机停止,需要手动重新启动。采用手动启动时,如果附近没有操作员,压力机将保持停止状态,运转率会下降。CS-860-2 具有内置的盒子更换计数器,可让您通过使用专用挡板或皮带输送机在不停止印刷机的情况下更换盒子。另外,在压力联锁中,更换箱子时压力装置会停止,但具有重新启动的功能。通过这些功能,可以节省劳动力并以高运转率操作冲压设备。

特征

  • 盒子尺寸自由设计!容易改变。
  • 通过 3 种联锁方法,可以在不停止冲压机的情况下更换盒子。
    • ①传感器输入/料斗联锁(CS-860-2SSH,-2SSH+100)
    • (2) 凸轮输入/射手联动(CS-860-2SHA)
    • (3) 凸轮输入/输送联锁(CS-860-2H)
  • 通过加强升降部分,可以长期稳定地使用。
  • 有两种料斗高度可供选择(SSH、SSH+100)。可根据箱体高度选择料斗。
  • 重量轻、结构紧凑。易于操作。低价
    还安装了各种其他功能
    • 料斗和溜槽的关闭时间可以调节,使产品不被卡住。
    • 压力机可以按计划生产数量停止。
    • 箱内的产品数量(计数)可以从操作面板更改。

方面

CS-860外形图

CS-860-2H CS-860-2SSH CS-860-2SSH+100(长) CS-860-2SHA




CS-860外形图

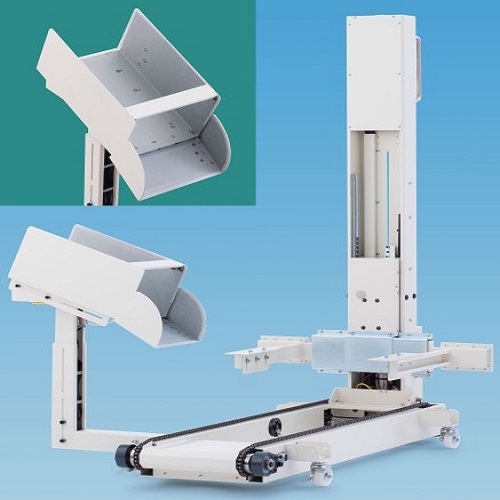

 CS-860-2SHA 带射门

CS-860SHA

本体+射门规格
盒子尺寸
宽度 300~670毫米
深度 200~420毫米
高度 100~335毫米
射门的高度调节范围为200毫米。
由于没有计数传感器,因此需要外部计数信号(触点)。
CS-860-2SHA



























规格


处理范围
盒子尺寸 宽度300-670mm(夹紧方向)
长度200-420mm(送料方向)
高度 CS860-2SSH 100~235毫米
CS860-2SSH+100 100~335毫米
CS860-2SHA
CS860-2H
空箱积上重量 最大 15kg
箱重 最大20公斤(含箱重)
快门部分
快门光圈大小 230×145毫米
传感器灵敏度 相当于直径4mm以上的球体(灵敏度可调)
控制器
计数值记忆 有备份
记忆保持时间 15天以上(连续通电5小时后)
输送机控制输出 2A以下 输出电压取决于电源。
停止输出继电器 AC240V/DC30V 2A转接点
辅助输出 固态继电器(AC240V 0.5A)/继电器(AC240V/DC30V 3A)
传感器电源 直流12V 0.2A
其他的
重量 45公斤
电源电压 AC100V±10% 50/60Hz
消费电流 0.3A
供气压力 500~900kPa (5~9kgf/c㎡)
环境温度 0~55℃
环境湿度 35~85%
环境氛围 无腐蚀性气体或粉尘
配件
CS-860-2机身 指定是否存在漏斗和射手
电缆 3m
操作说明
