现货--------京都玉崎 数字凸轮 PS-711

制品概要

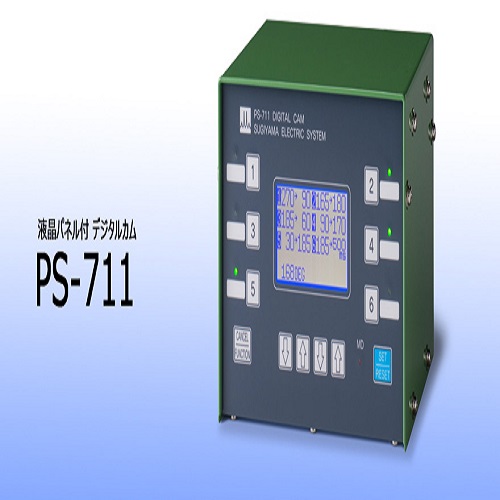

带液晶面板的数字凸轮“PS-711”是将安装在冲压装置旋转轴上的旋转编码器的信号与设定值进行比较，输出与旋转凸轮相同的控制信号的装置。
与我们的产品“PS-701”一样，它配备了[高级功能]来补偿设备的操作延迟，[定时器功能]来控制ON时间，[运动检测器功能]来监控旋转器的旋转信号编码器等。它一直是。此外，【液晶面板】提高了操作性和可视性，全6通道【AC/DC两用输出】实现了优异的性价比。

特征

• 可获得与传统机械旋转凸轮同等的凸轮输出。
• (*) 所有CH凸轮输出均具有AC/DC两用SSR和集电极开路。
• (*) 可以在一个屏幕上检查所有 CH 设置。
• 通过运动检测器功能可以停止压力机。
• (*) 使用MD输入，您可以知道压力机设备的启动时间、转速、停止时间和停止角度。
• 迟滞功能可抑制输出抖动。
• 可以使用提前功能和定时器功能。
(*) 是从 PS-701 中新添加的。

功能描述

高级功能

提前角功能是通过补偿由凸轮输出控制的装置的动作时间来保持动作角度恒定的功能。
气缸等控制装置在活塞（杆）到达行程末端之前有一定的动作时间。这些控制装置根据冲压装置的旋转速度和动作时间，从凸轮输出设定角度延迟动作。


随着压力机速度的增加，由致动时间引起的滞后角也增加。

PS-711 根据压力机转速和操作时间计算滞后角。通过从设定角度到滞后角来控制凸轮输出（提前角），可以使控制装置的动作角度保持恒定。
对于 50 ms 开启时间和 20 ms 关闭时间，60 SPM 时的延迟角为 18 度和 7 度。当提前角功能与 PS-711 一起使用时，控制凸轮输出以将 _disibledevent="vertical-align: inherit;">滑轮
