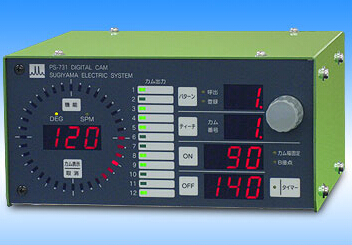

PS-731数字凸轮
-
- PS-731数字凸轮
- SUGUDEN杉山
- PS-731
- 日本
- 现货
产品详细介绍
产品概要
数码•凸轮(digital cam)PS-731是从旋转•编码器的信号与面板上的设定值比较后,旋转•凸轮的同等的控制信号输出。旋转编码器在冲床机的旋转轴上。
PS-731具有微型计算器、大容量存储器，向上了操作性。拥有以往所没有的功能。特别，显示内容充实，设定状态、运动状态更易看。
特长
●增加的凸轮•CH数
原来产品的CH常不够，本机增设到12CH。可内置共计8个SSR。
●数值设定采用脉冲器
数值设定采用了脉冲器（手动旋转•编码器）。由于脉冲器与微型•计算机配合，不会发生范围之外设定而操作性。
●用凸轮幅宽固定(FIXED CAM WIDTH)的角度设定
凸轮幅宽固定（FIXED CAM WIDTH）的凸轮CH改变控制角度ON/OFF侧，同时可改变ON侧与OFF侧的控制角度。所以不发生ON/OFF角度反转设定，减少设定错误。
●光点转换型角度显示
采用了光点旋转型角度显示。光点旋转型角度显示器显示控制角度设定值，易看确定范围。
●功能设定的灵活性更强
全CH都有可设定自动进角或定时器运转。
●PATTERN登记或呼出
以设定值作为PATTERN，可STORE(登记)或RECALL(呼叫)。更换模具时，可设定PATTERN号码（0至99）。
●功能设定
在功能设定项目可改变PS-731运转的一部分。
●与原来产品的共通化
原来产品PS-701与输出连接器有互换性。将PS-701容易更换到PS-731。
规格
| 凸轮•CH数 | 12通道 |
| PATTERN号码 | 2位数 |
| 角度检测器 | 增量型旋转•编码器 360分割/转 |
| 角度设定 | 0至359° 步长1° |
| 光点旋转型角度显示 | 步长10° 36点 |
| 使用最高旋转数 | 1500SPM |
| 角度旋转数 | 3位数 |
| 输出 CH1至8 CH9至12 |
・选择AC或DC SSR
|
| 运转检测系统 | 继电器输出 250VAC/30VDC 2A (最大) |
| 电源电压 | AC100至240V±10％ 50/60Hz |
| 重量 | 2.4kg(包括安装托架) |
| 本体尺寸(WHD) | 200W×98.5H×184D 但不包括突起部分 |
| 附属品 | ・编码器ASSY ・编码器连接栅 ・皮带 ・皮带轮 ・SSR（DC或AC最多 8个） ・电源连栅(标准:20芯5m) ・标记软管 （CH1～CH8各2条） ・使用说明书 |
